Una ampia gamma di soluzioni software per la progettazione impiantistica
La gamma dei prodotti CEA per la progettazione impiantistica comprende:
- CPM serie di applicazioni per la progettazione e la verifica di recipienti in pressione in accordo ai codici ASME , EN13445 , PD5500 , CODAP , AD Merkblatter
- 4D Pipestress analisi a fatica (Stress Analysis) di tubazioni, valvole, flange ed altre parti di impianto
- FE/PIPE analisi (metodologia elementi finiti) di tubazioni e recipienti
Nel settore della progettazione impiantistica questi programmi costituiscono un valido riferimento per le elevate prestazioni unite ad un costo competitivo. Compatibili con Windows 95, 98, NT, 2000 e dotati di una semplice ed efficace interfaccia grafica semplificano notevolmente il lavoro dei progettisti assicurando nel contempo un'elevato standard qualitativo.
CPM
Progettazione e verifica di recipienti in pressione
- ASME BPV Codes Section VIII div. I & div. II
- EN13445 part. 3 and Pressure Equipment Directive (PED)
- PD5500 unfired fusion welded pressure vessels
- AD Merkblatter codici 2000 e accessori
- TEMA Standards of the tubular Exchangers Manufaturer Association (TEMA)
|
Seleziona l'icona per visionare una breve presentazione (Microsoft Powerpoint) della soluzione CPM. |
- una grande semplicita' ed immediatezza di impiego a garanzia di una elevata produttivita'
- verifiche (anche automatiche) per una ampia gamma di codici, il progettista puo' velocemente valutare i vincoli imposti da ogni diversa legislazione
- archivi dati comuni per garantire una completa integrazione tra i diversi moduli di calcolo
Una completa integrazione tra i diversi ambienti di calcolo
L'integrazione tra i diversi moduli con archivi dati comuni consente di svolgere velocemente calcoli e verifiche di recipienti generici, scambiatori, colonne etc. applicando diversi codici e regole di progettazione.
Archivi con le proprieta' dei materiali
La disponibilita' di estesi archivi con le proprieta' dei materiali semplifica notevolmente il lavoro del progettista :- I moduli consentono l'accesso ad archivi con le proprieta' di oltre 4000 diversi materiali tra cui acciai al carbonio, inox, leghe di rame, alluminio etc.
- Le caratteristiche dei materiali sono raggruppate per tipologie quali lamiere, tubi, bulloni etc.
- Una apposita utility di ricerca consente di identificare velocemente il materiale desiderato.
- Gli archivi sono facilmente estensibili e modificabili dagli utenti.
Relazioni di calcolo
Ogni modulo produce in automatico diversi tipi di dettagliate relazioni di calcolo, le relazioni sono facilmente esportabili ad altri applicativi utilizzando formati comuni.- Le relazione completa include dati di calcolo, elenchi materiali, pesi etc.
- Vengono presentati sia i risultati di calcolo che le formule applicate ed i risultati intermedi ottenuti, questo consente una immediata validazione di tutti i calcoli.
- Il progettista puo' facilmente modificare il tipo ed il dettaglio dai dati inclusi nella relazione.
|
Seleziona l'icona per visionare un esempio di relazione di calcolo prodotta per i codici EN13445 part. 3 e Pressure Equipment Directive (PED) |

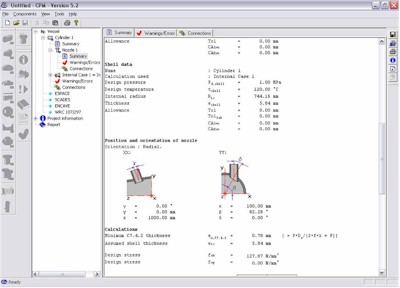

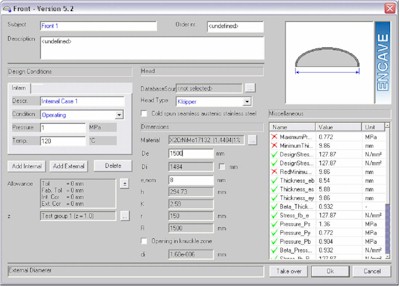

Una interfaccia studiata per un impiego veloce ed efficente
L'interfaccia costituisce un elemento importante attraverso cui e' possibile semplificare notevolmente il lavoro del progettista- I moduli modificano automaticamente le strutture grafiche per ottimizzare le operazioni di input a seconda del problema in esame.
- Il progettista puo' valutare immediatamente l'impatto di ogni variazione nelle specifiche, l'analisi di diverse alternative nel progetto puo' essere completata in pochissimo tempo.
- Le unita' di misura possono essere ridefinite.
Moduli disponibili
La raccolta CPM integra una serie di moduli di calcolo consentendo veloci ed efficenti calcoli e verifiche in accordo ad una varieta' di codici e regolamenti.- ASME VIII
- Modulo 1, Recipienti in pressione
procedure per il dimensionamento e la verifica di recipienti in pressione, ASME VIII UG-27, UG-32, UG-33, UG-28, UG-36, UG-42, UG-44, UG-22 - Modulo 2, Scambiatori di calore

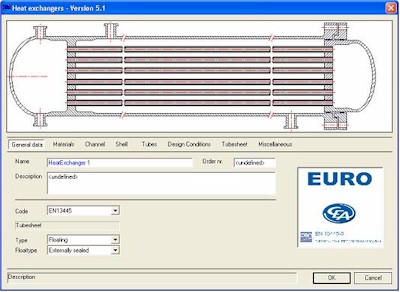

procedure per il dimensionamento e la verfica di scambiatori di calore ASME VIII UG-32, UG33, UG-34 , App. AA1, App. AA2, TEMA - Modulo 3, Colonne e recipienti verticali
procedure per il dimensionamento e la verifica di colonne e recipienti verticali, ASME VIII varie sezioni oltre ai calcoli di stabilita' (vento e terremoto).
- Modulo 1, Recipienti in pressione
- EN13445-3 EuroQuipment
- Modulo 1, Recipienti in pressione
procedure per il dimensionamento e la veirfica di recipienti in pressione, EN13445-3 C.7, C.8, C.9, C.10, C.11, C.12, C.16, C.17 - Modulo 2, Scambiatori di calore
procedure per il dimensionamento e la verifica di scambiatori di calore, EN13445-3 C.13, TEMA - Modulo 3, Colonne e recipienti verticali
procedure per il dimensionamento e la verifica di colonne e recipienti verticali EN13445-3 varie sezioni oltre ai calcoli di stabilita' (vento e terremoto).
- Modulo 1, Recipienti in pressione
- British Standard PD5500
- Recipienti in pressione
procedure per il dimensionamento e la verifica di recipienti in pressione.
- Recipienti in pressione
- AD-Merkblatter , AD2000
- Recipienti in pressione
procedure per il dimensionamento e la verifica di recipienti in pressione, AD-Merkblatter- Series B, Series S
- Recipienti in pressione
- Codap
- Modulo 1, Recipienti in pressione
procedure per il dimensionamento e la veirfica di recipienti in pressione, CODAP 2000 varie sezioni - Modulo 2, Scambiatori di calore
procedure per il dimensionamento e la verifica di scambiatori di calore, CODAP 2000 varie sezioni - Modulo 3, Colonne e recipienti verticali
procedure per il dimensionamento e la verifica di colonne e recipienti verticali CODAP 2000, varie sezioni
- Modulo 1, Recipienti in pressione
