Offerto ad un prezzo molto competitivo Prode FlowSolver consente il dimensionamento e la verifica di tubazioni e reti di rubazioni in regime continuo con fluidi allo stato liquido, gassoso o bifase, include un risolvitore matematico con precondizionatore che consente una grande flessibilita' nella definizione delle incognite, con FlowSolver e' possibile risolvere in modo automatico:
  • pressioni
  • portate
  • diametro linee (in funzione della velocita'  del fluido o della massima perdita di carico ammissibile)
FlowSolver permette di verificare i gradi di liberta' del sistema (numero delle specifiche e numero delle incognite) e analizzarne velocemente le caratteristiche. Dotato di una interfaccia grafica il programma produce in automatico una completa relazione di calcolo. Proposto ad un prezzo particolarmente competitivo Flowsolver abbina una grande semplicita' di impiego alla potenza di calcolo

PRODE FlowSolver

Calcolo automatico delle proprieta' dei fluidi puri e miscele

FlowSolver si integra con Prode Properties per calcolare in modo automatico le proprieta' dei fluidi puri e delle miscele nei vari punti del circuito alle diverse condizioni operative, valori quali equilibrio vapore/liquido, densita' e viscosita' vengono ricalcolati ad ogni iterazione per tenere conto del diagramma delle pressioni stimate nei vari punti dell'impianto, il risultato e' una soluzione rigorosa anche in presenza di cambi di fase, fluidi comprimibili etc.

Caratteristiche tecniche

FlowSolver assicura al progettista una serie di potenti funzionalita' per l'analisi e la progettazione di reti di distribuzione fluidi, il programma consente di simulare le apparecchiature comunemente utilizzate nell'impiantistica:
  • Linee
  • simula tubazioni circolari.
    • Singola fase (liquido)
    • Singola fase (gas)
    • Bifase (gas + liquido), sono disponibili 5 diversi modelli : omogeneo, Dukler, Lockhart-Martinelli, Chrisholm, Chenoweth-Martin.
  • Scambiatori di calore
  • simula scambiatori di calore.
  • Compressori
  • simula vari tipi di compressori, stima della potenza assorbita.
  • Pompe
  • simula vari tipi di pompe, stima della potenza assorbita.
  • Valvole
  • simula vari tipi di valvole (controllo, sicurezza etc.)
  • Orifizi
  • simula vari tipi di orifizi e strumenti di portata.
  • Alimentazione / uscita
  • simula le alimentazioni e le utenze di una rete.
  • Giunzioni
  • simula una giunzione tra due o piu' tubazioni.

Semplici operazioni per la definizione dello schema e dei dati di progetto

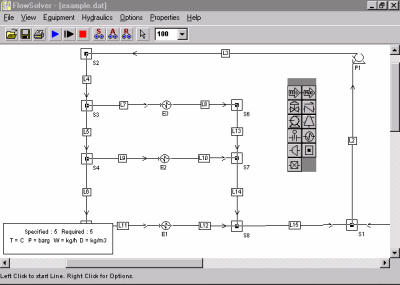

L'interfaccia grafica di FlowSolver consente di definire lo schema del circuito da simulare attraverso semplici operazioni di disegno, i simboli vengono trascinati sul piano di lavoro e vengono quindi tracciate le linee di connessione che rappresentano le tubazioni. Selezionando un simbolo (doppio click con il mouse) appare un dialogo attraverso cui e' possibile introdurre / modificare i dati che specificano le caratteristiche dell'oggetto.

L'oggetto giunzione

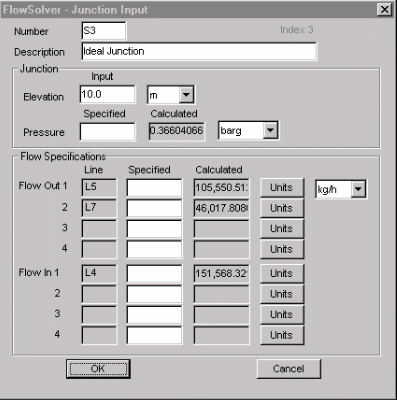

L'oggetto giunzione simula una giunzione (ideale) tra due o piu' tubazioni, e' possibile specificare l'elevazione, pressione e portate su ogni linea in ingresso ed uscita.

L'oggetto giunzione

Gli oggetti pompa e compressore

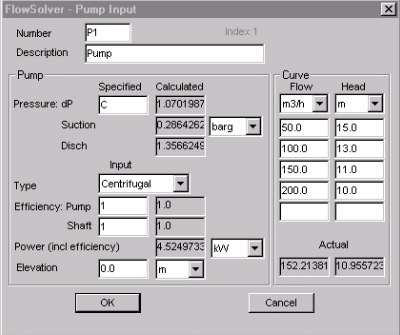

Gli oggetti pompa e compressore simulano pompe (o compressori) , l'utilizzatore puo' specificare una curva di portata funzione della prevalenza (lasciando a FlowSolver il compito di identificare l'esatto punto operativo) o una differenza di pressione costante, puo' anche richiedere al programma di calcolare la prevalenza richiesta per risolvere le altre specifiche del circuito, questa modalita' risulta utile in fase di progetto per definire, per punti, la curva operativa di una pompa non ancora specificata.

L'oggetto pompa

L'oggetto linea

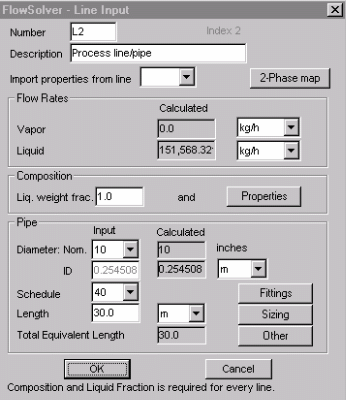

L'oggetto linea costituisce le fondamenta dei programmi di analisi del moto dei fluidi, in FlowSolver questo oggetto consente di gestire in modo completamente automatico fluidi allo stato gassoso, liquido o in fase mista. Il calcolo dei valori di equilibrio e delle proprieta' dei fluidi viene eseguito in automatico da Prode Properties ad ogni iterazione del risolvitore, questo consente di raggiungere una soluzione rigorosa alle condizioni di temperatura specificate (l'utilizzatore puo' specificare una diversa temperatura operativa per ogni tubazione). FlowSolver dimensiona in automatico il diametro delle linee a partire dai valori di velocita' o perdita di carico specificati, per i sistemi in fase mista viene prodotto per ogni linea un diagramma che indica le condizioni previste tra i diversi tipi di moto considerati dal modello.

L'oggetto linea

La relazione di calcolo

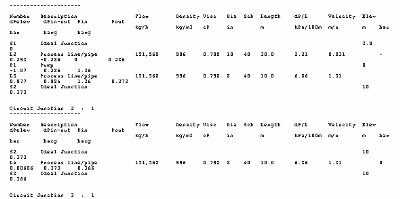

FlowSolver produce una completa relazione di calcolo in cui per ogni oggetto vengono riportati nel dettaglio tutti i dati introdotti dall'utilizzatore (specifiche del problema) e calcolati dal programma (soluzione). La relazione di calcolo puo' essere facilmente importata da altri programmi per ulteriori elaborazioni.

Relazione di calcolo

Un programma flessibile e di semplice impiego

FlowSolver risulta di semplice impiego pur assicurando una serie di funzionalita' (inclusione di un generatore automatico di proprieta', grande flessibilita' nella definizione delle specifiche, calcolo dei sistemi in fase mista etc.) spesso non disponibili in prodotti con costi piu' elevati.
