Microprotol

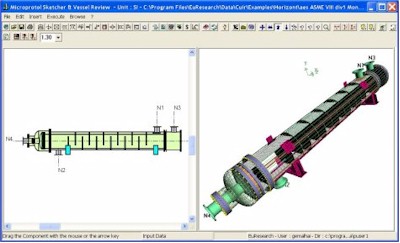

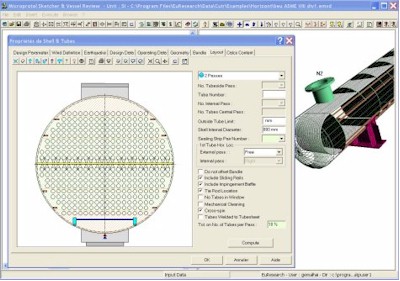

Il sistema Microprotol comprende diversi moduli integrati all'interno di un unico ambiente di lavoro per risolvere le diverse problematiche della progettazione meccanica:- Sketcher CAD 2D , compatibile con i piu' diffusi sistemi (Microstation DGN, AutoCAD DWG, SmartSketch IGR, etc.), per il disegno dettagliato manuale ed automatico delle diverse componenti del progetto
- 3D View CAD 3D per la visualizzazione d'insieme, compatibile con i piu' diffusi sistemi (SolidWorks etc.)
- Microprotol incopora i diversi moduli di calcolo ed analisi
|
Seleziona l'icona per prelevare la documentazione sul sistema integrato Microprotol. |
Nel settore della progettazione impiantistica questo sistema costituisce un valido riferimento per le elevate prestazioni unite ad un costo competitivo. Compatibile con le piu' recenti versioni di Microsoft Windows e dotato di una evoluta (CAD 2D e 3D) interfaccia grafica semplifica notevolmente il lavoro dei progettisti assicurando nel contempo un'elevato standard qualitativo.
Punti di forza del sistema :
- una grande semplicita' ed immediatezza di impiego a garanzia di una elevata produttivita'
- ambiente di disegno 2D e 3D, produzione automatica di disegni 2D e 3D, elenchi materili, preventivazione etc.
- verifiche automatiche per una ampia gamma di codici, il progettista puo' velocemente valutare i vincoli imposti da ogni diversa legislazione

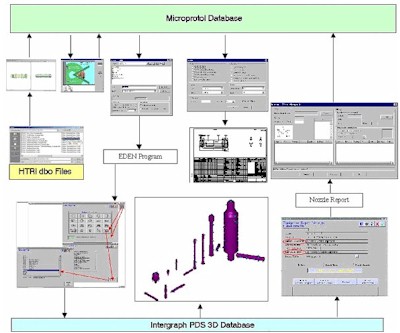

- archivi dati comuni per garantire una completa integrazione tra i diversi moduli di calcolo
Miglioramento della produttivita'
L'integrazione di una serie di operazioni comunemente svolte separatamente in successione consente di migliorare notevolmente la produttivita' e ridurre il rischio di errori, molte operazioni tra cui- disegno meccanico delle apparecchiature
- produzione degli elenchi dei materiali
- preventivazione dei costi
Moduli di calcolo disponibili :
- ASME / TEMA ASME VIII division 1 (TEMA classe R et C, Uniform Building Code, UBC, ASCE, WRCB 107-297, ANSI B 16-5, EJMA, API 661)
- EN13445 EN 1591, EN 1991-1-4, EN 1998-1
- PD5500 BSI CP3, BS 6399 Part 2, Enquiry Case 5500/122
- AD Merkblatter codici DIN
- CODAP codici CODAP, AFNOR
Archivi con le proprieta' dei materiali
La disponibilita' di estesi archivi con le proprieta' dei materiali semplifica notevolmente il lavoro del progettista :- I moduli consentono l'accesso ad archivi con le proprieta' di oltre 4000 diversi materiali tra cui acciai al carbonio, inox, leghe di rame, alluminio etc.
- Le caratteristiche dei materiali sono raggruppate per tipologie quali lamiere, tubi, bulloni etc.
- Una apposita utility di ricerca consente di identificare velocemente il materiale desiderato.
- Gli archivi sono facilmente estensibili e modificabili dagli utenti.
Relazioni di calcolo
Ogni modulo produce in automatico diversi tipi di dettagliate relazioni di calcolo, le relazioni sono facilmente esportabili ad altri applicativi utilizzando formati comuni.- Le relazione completa include dati di calcolo, elenchi materiali, pesi etc.
- Vengono presentati sia i risultati di calcolo che le formule applicate ed i risultati intermedi ottenuti, questo consente una immediata validazione di tutti i calcoli.
- Il progettista puo' facilmente modificare il tipo ed il dettaglio dai dati inclusi nella relazione.
